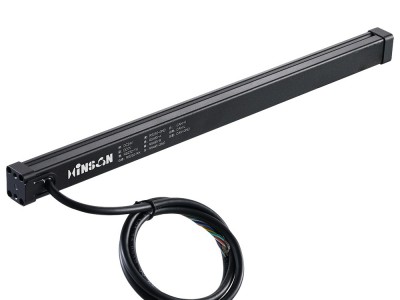

磁导航传感器调试工具CNS-MLS-320N

磁导航传感器调试工具CNS-MLS-320N

1.主要性能
基础特性
检测高度 0-50mm（使用表面磁强度为 90 高斯磁条时候）
检测范围 150-630mm
检测精度 1mm
测量点数 16-64 个
测量点间距 10mm
检测信号 N 极磁场信号或则 S 极磁场信号
性能
响应时间 5ms
基础误差 1mm
磁场强度范围 1.5 高斯-165 高斯
磁条检测数量 3 条
位置输出 支持
数字量信号输出 支持
强度信号输出 支持
岔路选择功能 支持
接口
RS232 端口 1 个
RS485 端口 1 个（支持 Modbus）
CAN BUS 端口 1 个（支持 CAN OPEN）
电气性能
工作电压 DC10 - 36V
消耗电流 小于 20mA 典型值
物理特性
外壳材料 铝合金
工作环境
背景磁场 小于 1 高斯
工作环境 -10℃- 50℃

2.调试工具
辅助调试需要用到以下软件和硬件：
需要软件和硬件
参数配置 软件 Hinson 配置软件 1.3.9 以上版本
RS232 自由协议控制
USB 转 RS232 串口线，
推荐品牌型号：
优越者--Y105
串口调试助手软件
CAN BUS 自由协议控制 USB 转 CAN 分析仪
导航磁条 宽度 30mm*厚度 1.2mm
