JUMO 产品在页岩气三甘醇脱水检测行业的应用

  2024-09-14 阅读:28

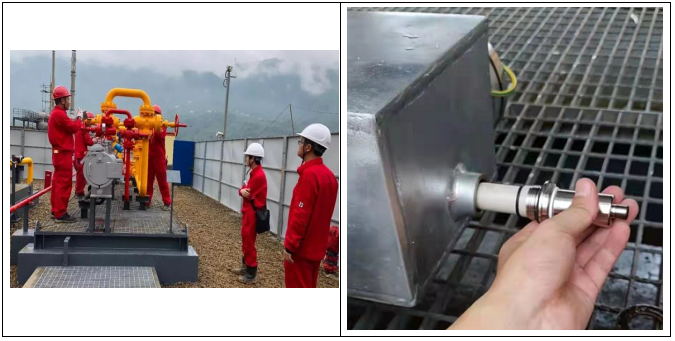

由CPECC承担的四川某页岩气场站其页岩气三甘醇(TEG)脱水橇装置的富液分析检测装置于该井区中心站内正式通电,实现一次成功运行。

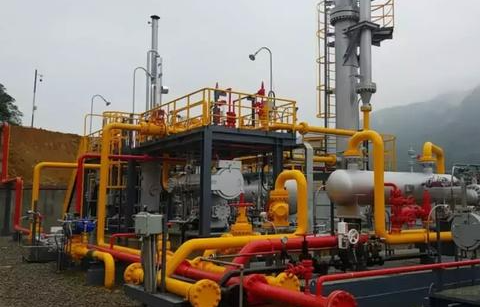

该井工艺流程包括井口模块、除砂橇、分离计量橇、清管出站橇、计量装置和放空系统。采自井口的原料气经一级节流后进入除砂工艺,除去砂砾后,再经二级节流进入气液分离器进行分离,分离后的原料气输至脱水装置处理,脱水后的天然气经计量后,通过井中心站内的脱水装置进行脱水处理,再进行管线外输。

三甘醇脱水原理优势及再生原理

三甘醇水溶液对水有高的湿溶度,再生容易、浓度可达98.7%,蒸汽压低、携带损失小、露点降高(28~58℃)

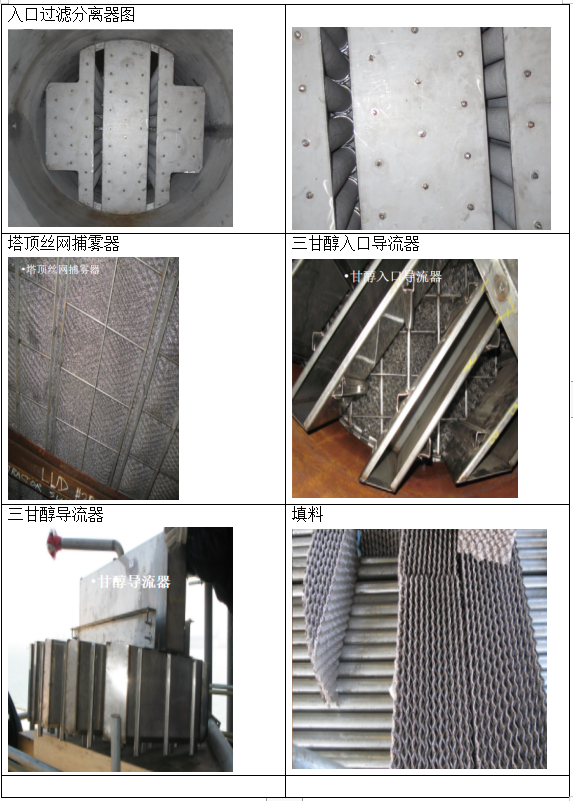

脱水接触塔图解

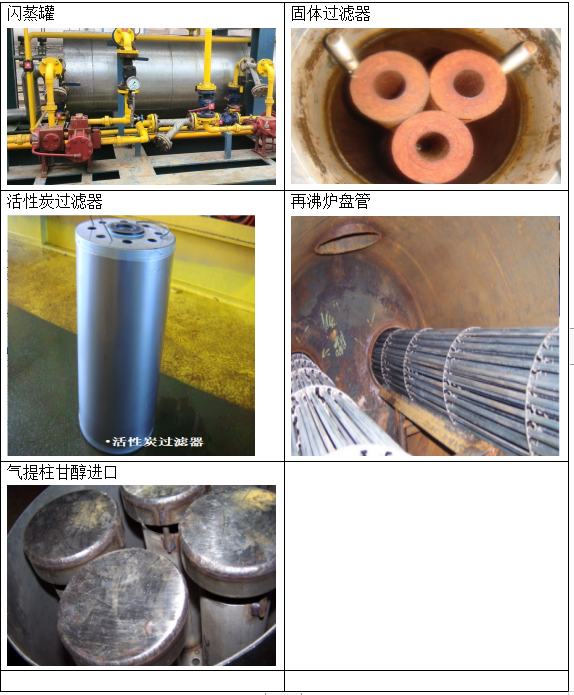

三甘醇脱水装置—再生橇

贫/富三甘醇换热器在整个系统中有两个,作用都是利用贫干醇的热量给富甘醇进行加热,闪蒸罐换热器:用于将富液中的气体和轻烃从罐内闪蒸出来进入火炬。

项目意义

四川该橇装页岩气脱水装置富液检测的成功标志着JUMO产品在石油天然气行业新应用的案例,为国家页岩气开采重点建产区——威远的页岩气开采规划打下坚实的基础,同时也有利于加快推进页岩气勘探开发,增加清洁能源供应,优化调整能源结构,促进了珙县地方经济发展、满足当地人民生活水平不断提高和绿色低碳环境建设的需求。

JUMO产品的应用

◆PH值监测

谈到液体分析,重要的参数之一是pH,需要针对在页岩气井旁的三甘醇富液管道内的液体进行pH值检查,因为它对脱水处理过程起着决定性的作用。

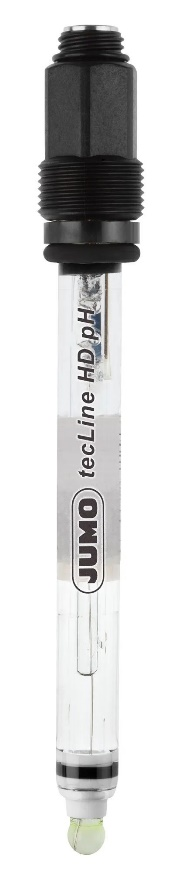

JUMO tecLine HD - pH 复合电极

◆ 型号:201021

◆ 适用于高达13bar的高工艺压力

◆ 工作温度范围宽,可达135℃

◆ 加厚聚四氟乙烯环隔膜或针孔隔膜

◆ 用于强碱性介质的HA玻璃

◆ 集成的盐环储备

◆ 双腔版本具有双隔膜分区

◆应用领域

化学工业/电镀/制糖等行业

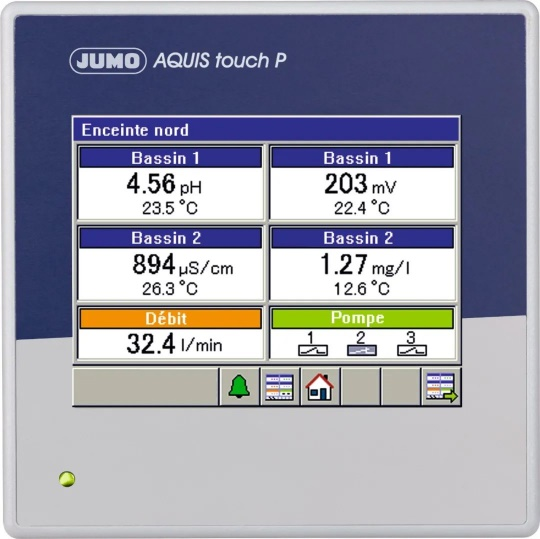

JUMO AQUIS touch P-模块化多通道测量变送器

◆ 型号:202580

◆ 支持任意组合的两路水质分析传感器直接输入

◆ 可连接多达15种测量信号

◆ 多达10个开关量输出可以组态为控制器输出、开关量输出以及报警输出

◆ 集成定时器、清洗计时器、校验计时器

◆ 触摸屏直观操作

◆ 支持电脑安装程序组态

◆应用领域

工业污水/制药用水/食品、饮料/工艺系统等行业

◆电导率测量

电导率也是液体质量的重要标志。这就是为什么也要针对三甘醇富液进行电导率测量。在这种情况下,可以使用四极式电极式电导率传感器可以针对现场的复杂工况进行复合型测量。

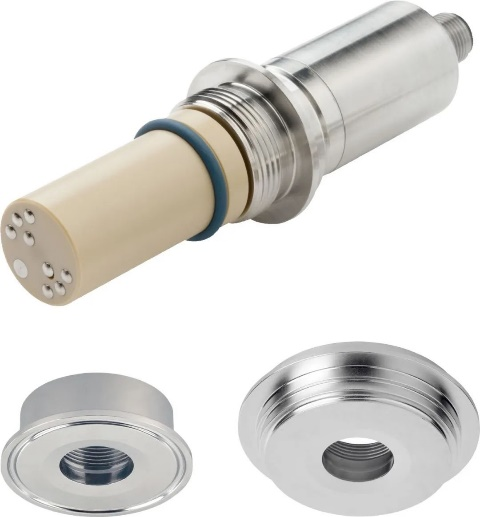

JUMO tecLine CR-4P-4极式电导率电极

◆ 型号:202930

◆ 卫生型设计

◆ 电导式电导率与感应式电导率测量元件的差距

◆ 符合EHEDG

◆ 采用对环境及人体无害的材质制成

◆应用领域

食品饮料/工艺水检测/生物技术领域的水洗工艺等行业



JUMO AQUIS touch P-模块化多通道测量变送器

◆ 型号:202580

◆ 支持任意组合的两路水质分析传感器直接输入

◆ 可连接多达15种测量信号

◆ 多达10个开关量输出可以组态为控制器输出、开关量输出以及报警输出

◆ 集成定时器、清洗计时器、校验计时器

◆ 触摸屏直观操作

◆ 支持电脑安装程序组态

◆应用领域

工业污水/制药用水/食品、饮料/工艺系统等行业
