智能微型断路器与智能网关,广泛用于低压终端配电网络

  2024-09-14 阅读:17

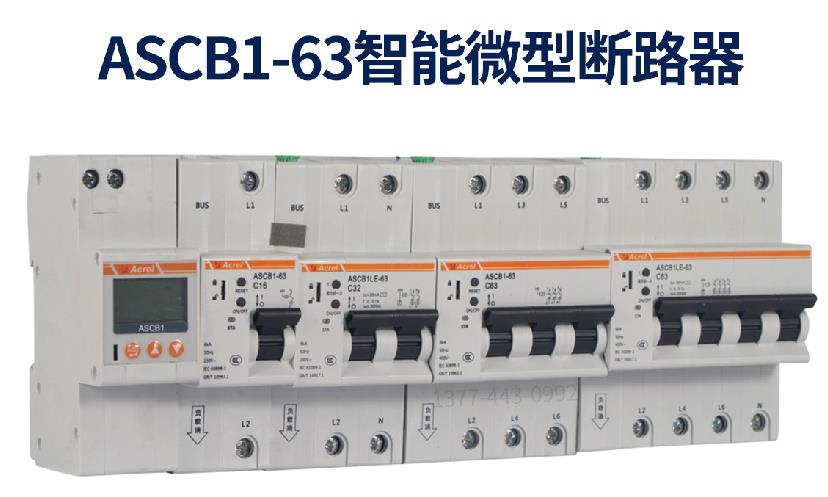

一.智能微型断路器

ASCB1 系列智能微型断路器是新推出的智慧用电产品,由智能微型断路器与智能网关两部分组成,可用于对用电线路的关键电气因素,如电压、电流、功率、温度、漏电、能耗等进行实时监测,具有远程操控、预警保护、短路保护、电能计量统计、故障定位等功能,应用于户内建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电网络。



二.功能描述

可实时监测电压、电流、功率、电能、温度和漏电等参量;具有过压、欠压、过载、短路、过流、超温和漏电等多种保护功能;具有本地手动推杆、本地电动控制、本地锁定、远程遥控、定时控制等多种控制功能;导轨式安装,可选极数2P/4P;标配RS-485(MODBUS)通讯;可选脱扣曲线C型/D型。

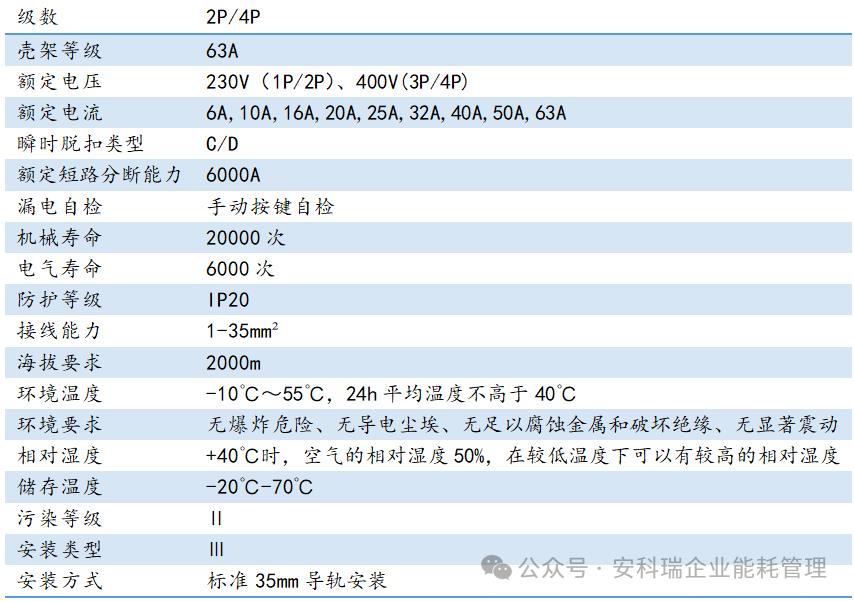

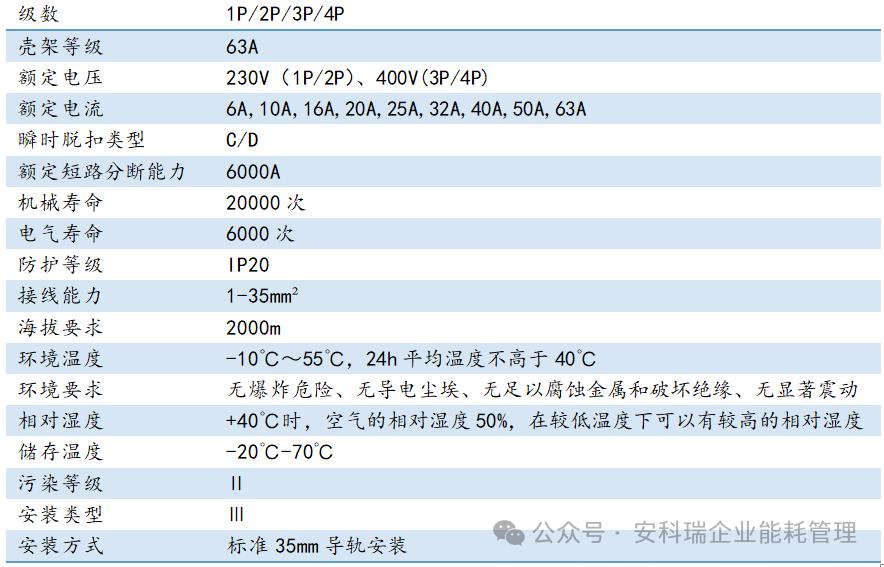

三.智能微型断路器技术参数

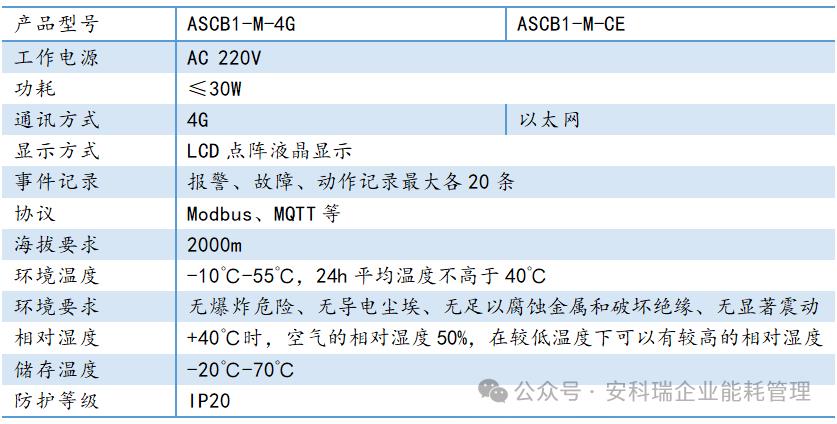

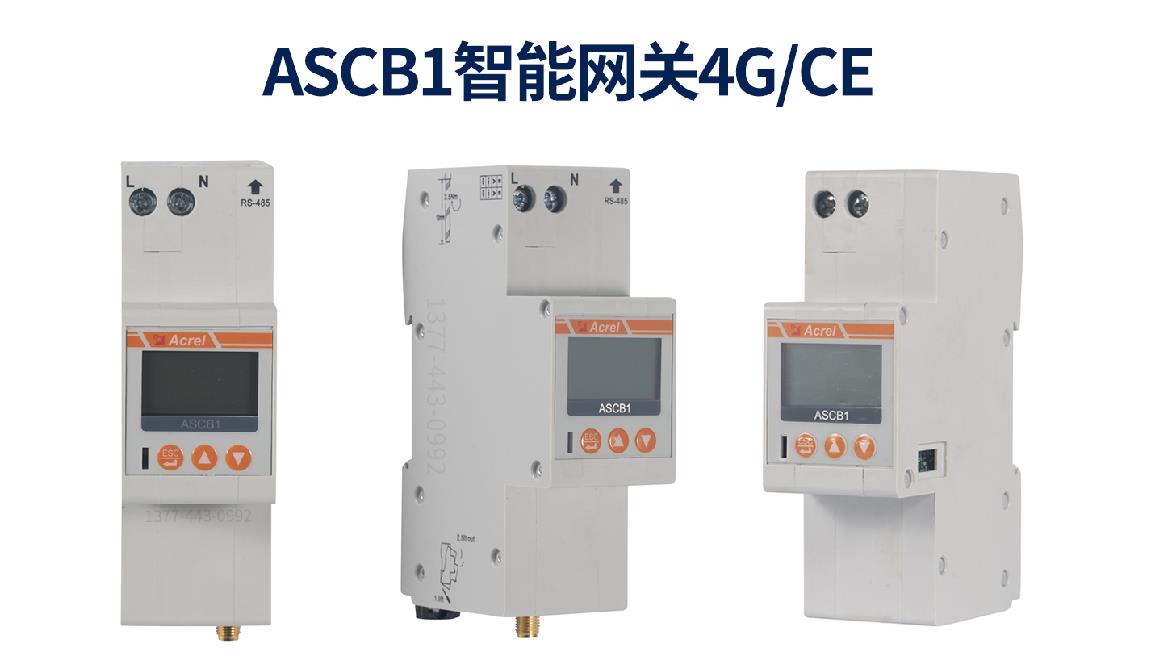

四. 智能网关

智能网关功能特点

可连接可以 16 台智能微型断路器;

可查看各个智能断路器的电压、电流、功率、电能、温度和漏电等实时数据;

可查看各个智能断路器的报警、保护、故障等状态;

可对各个智能断路器进行参数设置和控制;

LCD 液晶显示,支持事件记录;

支持 RS485/以太网/4G 网络通讯;

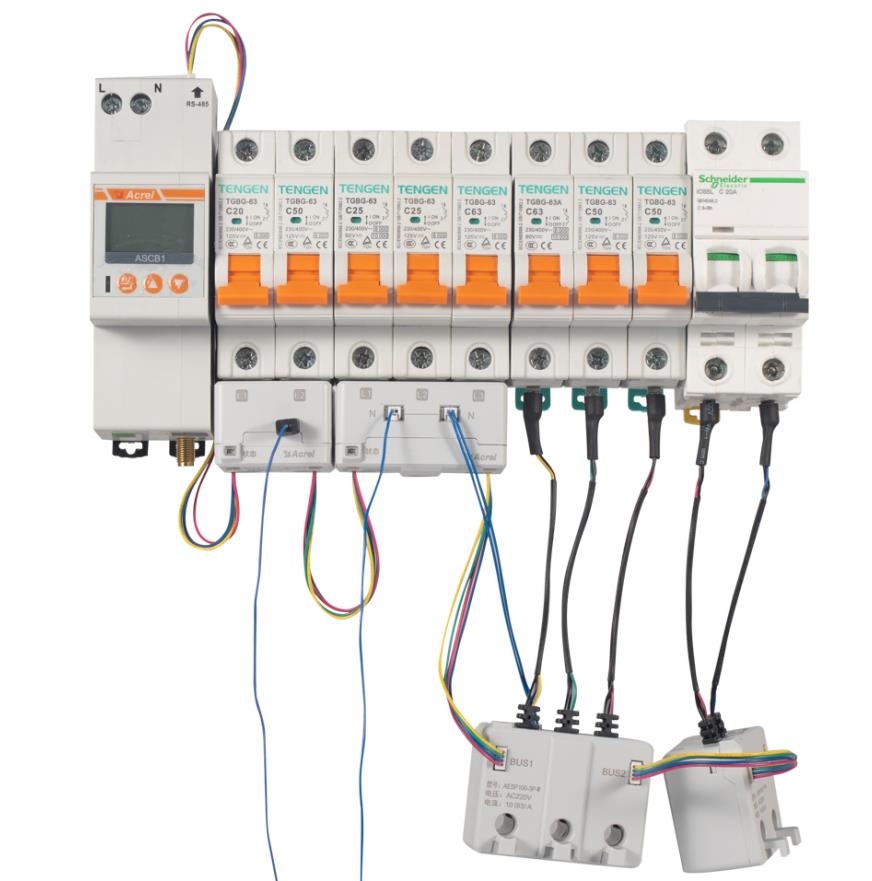

五. 智能微型断路器与智能网关的应用

产品特点

电压电流保护值,保护时间可调;

漏电温度保护值,保护时间可调;

实时数据本地显示;

支持本地+网页+APP 保护参数设置;

可远程操作设备自检;

可设定设备定时自检;

支持用电能耗分析,实时上传电压电流功率电能等能耗数据至安科瑞 EMS 企业微电网能效 。

六. 管理云平台或 EIOT 能源物联网云平台进行数据统计与分析

可远程遥控;

设置空开定时分合闸或预约单次控制任务,按需用电;

自动重合闸功能;过欠压保护跳闸;

电压恢复 10S 后,重新合闸;

支持多种协议和通讯方式,例如 485,4G,以太网,ModBUS,MQTT 等

功能简介

计量功能:实时上报 电压电流功率电能漏电温度频率等电参量;

报警功能:过压报警 欠压报警 过流报警 过载报警 漏电报警 超温报警 三相电缺相报警;

保护功能:过压保护跳闸 欠压保护跳闸 过流保护跳闸 过载保护跳闸 漏电保护跳闸 超温保护跳闸 三相电缺相保护跳闸;

能耗统计:用户可通过平台查询设备当日,当月,当年的能耗统计,并导出相应数据表格,同时平台支持能耗环

比统计分析,方便用户快速制定节能方案;

参数设置:用户可通过本地或平台远程设置设备的各种参数,包括:

1)各种保护阈值,保护延时时间,保护开关,重合闸时间;

2)定时任务或预约任务时控参数;

远程控制:设备支持远程漏电自检,远程分合闸,远程控制等级可调(本地+远程可控,仅本地可控,仅远程)

产品优势

功能齐全:集保护,计量,控制一体化,只需一台断路器,即可代替多个产品,实现设备的高集成化;

安装便捷:设备体积小,安装方式与传统空开基本无异,适应各类安装环境,应用场景范围广阔;

降低成本:设备的高集成化,大大节省了人力施工布线与多种设备的采购成本;

效率提高:设备端,网页端,手机端三端设备状态同步显示,用户可随时随地监控设备,平台及时更新能耗环比统计分析,方便用户快速制定节能方案。


七. 系统组网结构

我们的系统大概分为三层结构:感知层、网络层和平台层。

感知层:连接于网络中的各类微断,包括智能小型断路器、智能漏电断路器。

网络层:包含智能网关,采集感知层的数据,进行规约转换将数据上传至平台。

平台层:在 PC 端及移动端为用户提供应用服务。



八. 系统平台介绍

Acrel-EIoT 能源物联网开放平台是一套基于物联网数据中台,建立了上下行数据标准,为互联网用户提供能源物联网数据服务的平台。用户仅需购买安科瑞智能微断和智能网关,自行安装后扫码即可使用手机和电脑得到所需的数据服务。

WEB 版软件介绍

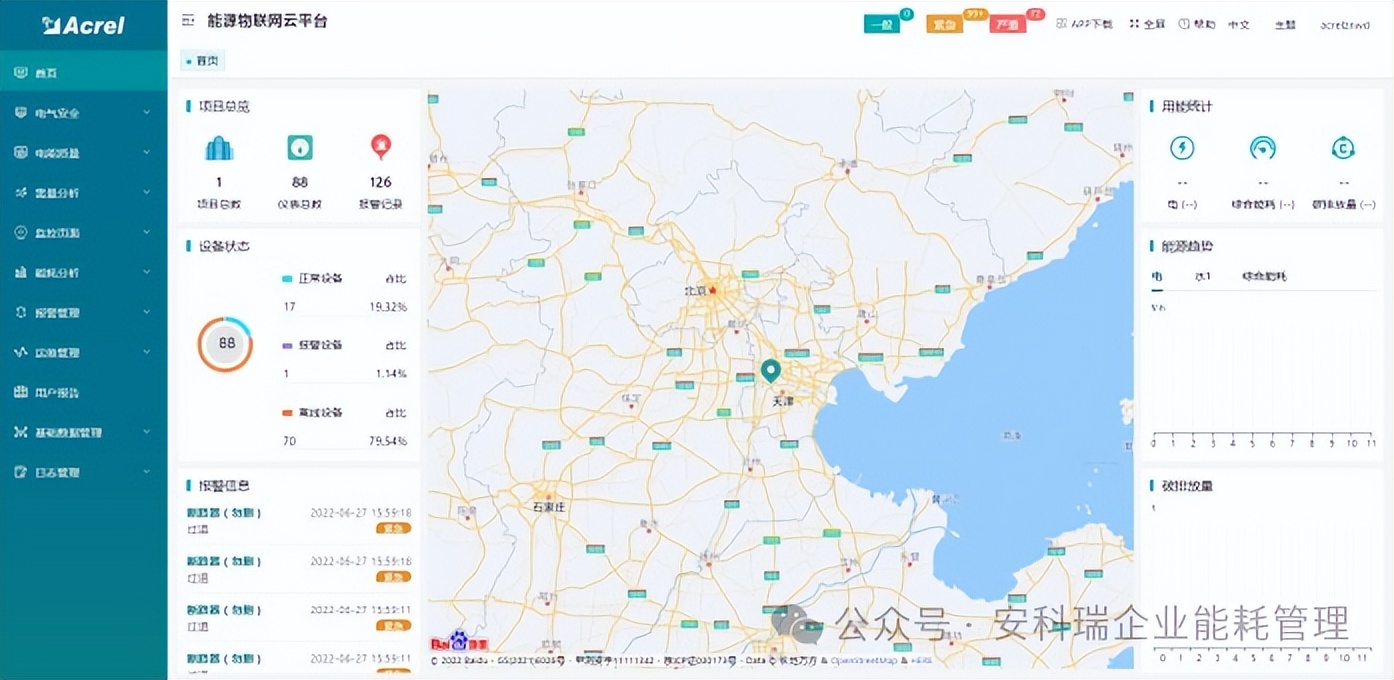

项目概览页面: 展示项目概况、设备状态、设备报警信息、用能统计、报警统计等。并可根据客户的行业特性,行业需求,经过培训的工程或调试人员自行绘制客户所需的驾驶舱页面。



项目详情:展示项目下断路器的状态信息和运行情况,可以批量对断路器进行分合闸操作实时监控页面断路器实时监控页面展示设备的运行状态、实时数据、各个电参量的历史曲线、报警信息和控制日志。并支持用户对断路器进行复位、自检、分合闸、检修开关、强制分合闸等操作。

时控设置:用户可以对断路器进行时控设置,可选择定时计划和周期计划。

参数设置:用户可以对断路器进行参数设置,对电参量的报警值进行设置,达到随时报警的作用。

报警信息:用户可查看设备或者项目的对应报警信息

控制日志:用户可查看对设备的下发记录和对应的下发状态
