脉冲电流源测试旁路二极管热性能方案

  2024-09-14 阅读:43

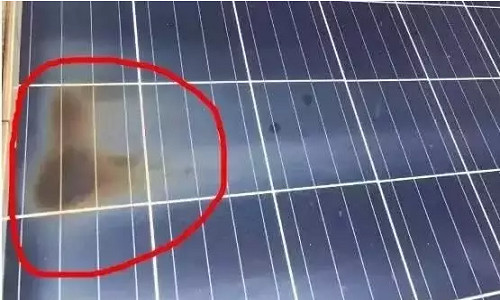

热斑效应:太阳能电池一般是由多块电池组件串联或并联起来。串联支路中可能由于电池片内部缺陷或者外部遮挡,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。被遮蔽的太阳电池组件此时会严重发热而受损。

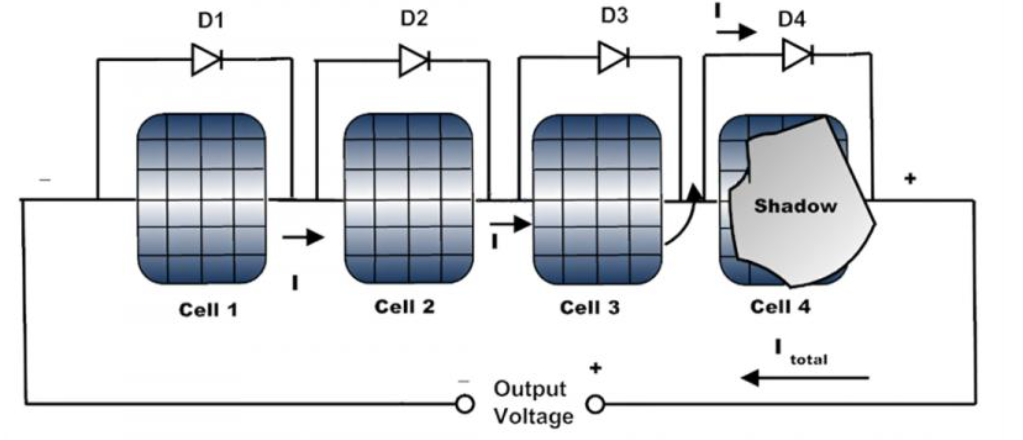

旁路二极管:是指并联于太阳能电池板正负极两端之间的二极管,能够有效地防止硅电池片因热斑效应而烧毁,是光伏太阳能组件的重要组成部分,旁路二极管的质量直接影响着光伏电站的发电量及使用安全。

热性能测试旨在确定二极管的温度特性以及其在连续工作条件下的最大结温。测试时将组件加热到之定温度,并施加ISC或者1.25倍ISC脉冲电流(<1ms),待热稳定后(如1h),测量旁路二极管的正向电压以及表面温度,根据以下温度可计算旁路二极管的结温:
Tj  = Tcase + R*U*I
-  R为热阻系数,由厂家提供           -  Tcase为二极管表面温度
-  U为二极管正向压降                  - I为组件短路电流




旁路二极管热性能测试方案:

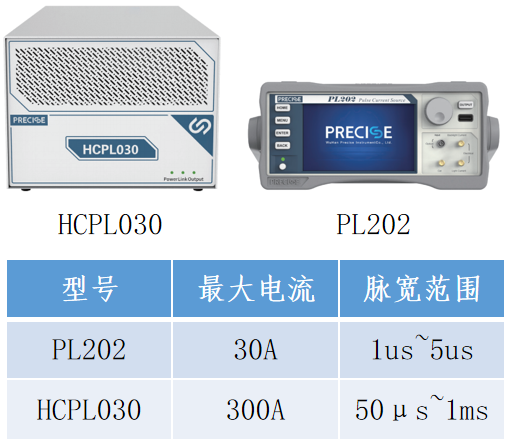

普赛斯仪表旁路二极管热性能测试脉冲电流源优势:
1、输出脉冲电流同时测量器件电压。
2、输出脉冲边沿陡(最小100ns),测试效率高。
3、源测精度高达0.1%。
